Имитатор присутствия
Модель "ИП-Проф"
Краткое техническое описание.

приложение к сайту "Электроника для бизнеса"

История.
Лет 10 назад мой отец, будучи на пенсии, придумал нечто, очень меня удивившее.
У моих родителей есть дача. Городок, в котором они живут, беспокойный. Много квартирных краж. Дачи летом беспощадно обворовываются.
Отец и мать вынуждены были жить на даче и дома по очереди, чтобы своим присутствием отпугивать воров. Так вот, отец придумал и сделал устройство, которое имитировало их присутствие как дома, так и на даче. Он взял обычные часы, к циферблату приделал электрические контакты, а к стрелке - небольшой магнит, который управлял контактами. Таймер в назначенное время включал настольную лампу, свет в комнате, радио, вентилятор, а также магнитный пускатель, который стоял на тазике и при включении шумел. Одно устройство установил дома, а второе на даче.
Результат: соседние дачи добрые люди обчистили и собрали урожай, а дачу моих родителей не тронули.
Про это хитрое "изобретение" я вспомнил несколько лет спустя. Был период, когда пришлось мотаться по делам, оставляя квартиру надолго без присмотра. Квартиру я арендовал, а хозяйка ставить ее на охрану не хотела. Да и имела привычку приходить во время моего отсутствия и проверять, чем занимаюсь. Не очень это приятно.
В поисках выхода из положения, вспомнил про изобретение отца и воспроизвел его. Сделал устройство на более современном уровне, из радиодеталей, в солидном корпусе. Подключил к нему радио и две настольные лампы. Одну разместил в кухне, другую в прихожей.
Однажды, возвращаясь, увидел работу устройства со стороны и был удивлен эффектом правдоподобия.
После этого, уезжая, беспокоился о безопасности жилья уже гораздо меньше.
Да и хозяйка перестала наведываться, считая, что я дома...

1.Назначение.
Имитатор предназначен для психологического воздействия на злоумышленников путем имитации присутствия владельцев в помещении.
Имитация осуществляется периодическим включением цепей питания четырех электрических приборов (например, радиоприемника, телевизора, вентилятора для шевеления занавесок, настольной лампы и т.д.), а также периодическим занятием телефонной линии). Включение производится автоматически, по заданной суточной циклограмме.
При наблюдении за помещением со стороны, злоумышленники будут видеть, что приборы работают: включается свет, радио, колышутся шторы и т.д. и у них будет создаваться впечатление присутствия владельца. В такое помещение, как показывает опыт УВД, они не рискнут проникать, так как опасность задержания для них будет неопределенно высока.

2.Состав.

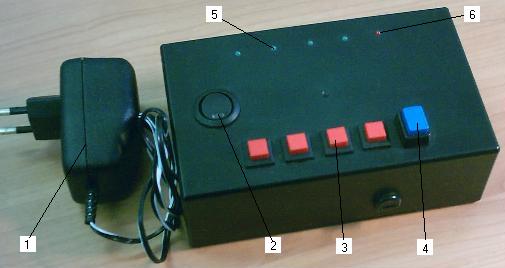

Устройство выполнено в виде модуля, содержащего кнопки управления, индикаторы, сетевой адаптер, рис.1.
1- сетевой адаптер
2-кнопка "Пуск"
3-кнопки "Режим"
4-кнопка "Темп"
5-индикаторы "Режим"
6-индикатор "Темп"

Рис.1.Имитатор присутствия.

3. Схема устройства приведена на рис.2.

Схема выполнена на основе микропроцессора (D1), в памяти которого хранится программа управления.
Нагрузки подключаются к клеммной планке устройства.

Рис.2.Имитатор присутствия, схема электрическая

4.Принцип действия.
Принцип действия заключается в периодическом, по заданной циклограмме, включении и выключении электроприборов. Вариантов циклограмм несколько, они выбираются кнопками "Режим".
Кнопка "Темп" определяет темп выполнения циклограммы.
При нажатом положении темп низкий. События происходят с интервалом в 20 минут.
При отжатом положении темп высокий. События происходят с интервалом в 2 секунды. Быстрый темп необходим для проверки функционирования.
Кнопка "Пуск" предназначена для пуска или останова устройства. При нажатии кнопки производится считывание режимов с клавиатуры и пуск устройства.
Индикаторы "Режим" предназначены для визуального контроля коммутации цепей. Первый индикатор - цепи 1, второй индикатор - цепи 2 и т.д.
Звуковой индикатор сопровождает работу устройства, отсчитывая интервалы в 1 сек.
При высоком темпе тембр звука высокий. При низком - низкий.

Устройство "ИП" содержит одну выходную цепь и один переключатель циклограмм.
Устройство "ИП-проф" содержит четыре выходные цепи и четыре переключателя циклограмм.

5.Установка.
Установите имитатор присутствия в помещении.
Клеммы панели коммутации "Цепь1"..."Цепь4" соедините с цепями электрических приборов.
Сетевой адаптер соедините с сетью 220 В.

6.Проверка
Кнопка "ТЕМП" обеспечивает возможность воспроизведения циклограммы в ускоренном в 100 раз темпе, что необходимо, например, для контроля работы устройства и электроприборов.
Кнопку "ПУСК" установите в верхнее положение.
С помощью кнопок Режим1... Режим4 выберите одну из циклограмм.
Кнопку "ТЕМП" установите в отжатое положение.
Далее, кнопку ПУСК установите в нижнее положение.
Звучит сигнал и устройство начинает выполнять циклограмму в ускоренном темпе.
Необходимо убедиться, что все электроприборы включаются и выключаются. Включение цепи сопровождается свечением соответствующего индикатора : Режим1... Режим4

7.Работа.
После завершения процедуры проверки, устройство можно перевести в рабочий режим.
Кнопку "ПУСК" установить в верхнее положение.
Переключатель "ТЕМП" установить в нажатое положение.
Переключатель ПУСК установить в нижнее положение.
Звучит сигнал и устройство начинает выполнять циклограмму.
Необходимо убедиться, что электроприборы включаются и выключаются.

8.Условия эксплуатации.
Предельное значение температуры: +- 40C.
Влажность не более 90% при температуре 25С.
Отсутствие агрессивной среды.
Механические вибрации с ускорением не более 2G.

9.Технические характеристики.
Питание от сети 220В.
Продолжительность циклограммы 24 часа / 2,5 минуты.
Напряжения силовых цепей коммутации от 0 до 220 В постоянного или переменного тока частотой 50 Гц.
Класс изоляции силовых цепей друг относительно друга и относительно внешней среды 10 ( до 1000 В).
Коммутируемый ток силовых цепей от 0 до 10А.

10.Гарантии изготовителя.
Изготовителем гарантируется работоспособность устройства, при условии соблюдения правил эксплуатации, в течение 3 лет со дня продажи при условии отсутствия повреждений, не совместимых с работоспособностью устройства, механических и электрических.
Гарантийное обслуживание производится в гарантийной мастерской по адресу:
г.Новосибирск, пр.К. Маркса, 30, оф. 223. тел.(3832)46-45-40.

Предложение по поставкам.

Стоимость устройства "ИП" 1600 руб.
Стоимость устройства "ИП-проф" 2900 руб.
Стоимость изделий приведена в Сводном прайсе.
Срок отгрузки в адрес заказчика - не более 10 дней со дня предоплаты.
Для выписки счета на оплату необходимо заполнить
форму.
